临沂高压柱上滤波补偿控制器经久耐用
设备简介

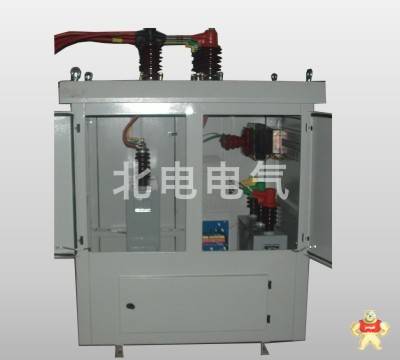

BDKJ-C型是保定市北电电气科技有限公司自主研发的专用于6-10kV输电线路无功补偿的装置,设备采用单片机为核心的微电脑动态补偿控制器,抗干扰能力强,采集数据准确,输出稳定,响应速度快;可根据电压、时间、功率因数、无功等参数,通过自动控制器控制并联电容器的投切,提高线路功率因数、降低线路损耗、改善电压质量.且能在外部故障或停电时自动退出工作,送电后自动恢复运行,无需人为干预.
功能特点:
1、装置主要采用单片微机技术,采集计算线路的电流、电压、有功、无功以及功率因数等数据,应用区域控制原理,控制投切电力电容器,实现无功功率自动补偿,并使电网功率因数调节至最优状态.
2、装置支持无功功率的集中补偿和分散大容量负荷(如大功率电机)的就地补偿,用户可以根据负荷的分散与集中程度,灵活地在系统中配置集中补偿设备和就地补偿设备.
3、 改善电能质量,减少电压波动,提高电压稳定性,功率因数可提高到0.95以上,使用户线损降低可提高配电变压器的承载效率,经济效益明显.
4、 采用高性能接触器及综合保护控制系统投切各补偿支路,使设备操作简单安全可靠.
5、 装置具备过压、欠压、谐波、限时速断、过流、不平衡电流、10min保护等微机保护功能,为装置可靠运行提供的有力的保证.
6、 具有标准的RS485通讯接口,可以实现GPRS远程监控和无线监控.
7、设备技术先进、可靠性高、维护量小、经久耐用.
技术规格
1、运行环境 | |
海拔高度 | 2000米以下 |
环境温度 | -45℃ ～ +60℃ |
相对湿度 | 5% ～ 95%,无凝霜 |
防污等级 | Ⅳ级 |
安装场所 | 除火灾、爆炸、水淹、强化学腐蚀等场所外的地方 |
2、主要技术参数 | |
电压等级 | 6kV或10kV |
额定容量 | 50 -- 800kVar ; |
补偿方式 | 一动补、一静补一动补; |
控制方式 | 电压无功控制、功率因数控制、电压控制、时间控制、电压时间控制; |
保护功能 | 具有过流、速断、过压、欠压、10min、不平衡电流等保护; |
显示功能 | 可以实时显示线路电压、电流、功率因数、无功功率、电容器投切情况等; |
记录功能 | 可记录整点数据,动作数据,故障数据等; |
通讯方式 | 具有标准的RS485通讯接口,可以实现GPRS远程监控和无线监控; |
放电时间 | 电容器内部装有放电电阻,电容器与电源断开后,能在10分钟内由额定电压的峰值降到75伏以下. |
订货须知
用电负荷设备名称及配电母线一次接线图(负载功率).
负荷电力设备系统状况,如额定电压、电流、功率因数、总电流变化范围.
